تأثير وضع شيخوخة الأكسجين الحراري على الخواص الريولوجية وتوافق مادة رابطة الأسفلت المعدلة باللجنين بواسطة مقياس مقاومة القص الديناميكي الجزء الأول

خلاصة: اللجنين وفير في الطبيعة. يمكن أن يؤدي استخدام اللجنين في صناعة رصف الأسفلت إلى تحسين أداء الرصيف مع تحسين تكاليف إنشاء الرصيف بشكل فعال. الغرض من هذا البحث هو دراسة تأثير اللجنين على خصائص الإسفلت المضادة للشيخوخة. تم اختيار اللجنين التجاري لتحضير مادة رابطة الأسفلت المعدلة باللجنين. تمت دراسة خواص الأسفلت المعدل باللجنين عن طريق التجارب الريولوجية. تم اختبار وتحليل الخصائص الانسيابية لدرجات الحرارة المرتفعة لنوعين من الأسفلت الأساسي وعينات الأسفلت المعدلة بمحتويات مختلفة من اللجنين في ظل ثلاثة شروط من التقادم الأصلي لفرن الأغشية الرقيقة (RTFO) ، ووعاء التقادم بالضغط (PAV). واكتساح التردد واختبارات التعافي من زحف الإجهاد المتعدد (MSCR). بمقارنة قوانين التباين لمؤشرات التقييم ، مثل معامل القص المعقد G * ، زاوية المرحلة δ ، مؤشر مقاومة الشيخوخة ، الانفعال التراكمي ، والمكون اللزج Gv ، وجدنا أن اللجنين يمكن أن يحسن بشكل فعال استقرار درجة الحرارة العالية للأسفلت الأساسي ، لكنه يضر بقضايا توافق الأسفلت الأساسي. وفي الوقت نفسه ، لعب اللجنين دورًا ملئًا في الأسفلت الأساسي ، وكانت الزيادة في اللزوجة هي السبب الأساسي لتحسين ثبات درجة الحرارة العالية للأسفلت الأساسي. أشارت نتائج البحث إلى أن اللجنين يمكن أن يحسن بشكل فعال الأداء المضاد للشيخوخة للأسفلت ويلعب دورًا إيجابيًا في إطالة عمر خدمة الرصيف.

يمكن أن يزيد الجليكوزيد من cistanche أيضًا من نشاط SOD في أنسجة القلب والكبد ، ويقلل بشكل كبير من محتوى lipofuscin و MDA في كل نسيج ، ويزيل بشكل فعال العديد من جذور الأكسجين التفاعلية (OH- ، H₂O₂ ، إلخ) والحماية من تلف الحمض النووي الناتج عن ذلك. بواسطة OH- الجذور. جليكوسيدات Cistanche phenylethanoid لديها قدرة قوية على إزالة الجذور الحرة ، وقدرة تخفيض أعلى من فيتامين C ، وتحسن نشاط SOD في تعليق الحيوانات المنوية ، وتقليل محتوى MDA ، ولها تأثير وقائي معين على وظيفة غشاء الحيوانات المنوية. يمكن أن يعزز عديد السكاريد القارص نشاط SOD و GSH-Px في كريات الدم الحمراء وأنسجة الرئة للفئران المسنة تجريبياً الناتجة عن D-galactose ، وكذلك تقليل محتوى MDA والكولاجين في الرئة والبلازما ، وزيادة محتوى الإيلاستين ، تأثير الكسح الجيد على DPPH ، وإطالة وقت نقص الأكسجة في الفئران الشائخة ، وتحسين نشاط SOD في مصل الدم ، وتأخير التنكس الفسيولوجي للرئة في الفئران الشائخة تجريبياً مع التنكس المورفولوجي الخلوي ، أظهرت التجارب أن Cistanche لديه قدرة جيدة على مضادات الأكسدة وله القدرة على أن يكون دواءً لمنع وعلاج أمراض شيخوخة الجلد. في الوقت نفسه ، يتمتع إشنكوسايد في Cistanche بقدرة كبيرة على البحث عن الجذور الحرة لـ DPPH ويمكنه البحث عن أنواع الأكسجين التفاعلية ، ومنع تدهور الكولاجين الناجم عن الجذور الحرة ، وله أيضًا تأثير إصلاح جيد على تلف أنيون الثايمين الجذور الحرة.

انقر فوق Cistanches Herba

【لمزيد من المعلومات: david.deng@wecistanche.com / WhatApp: 86 13632399501】

1 المقدمة

كمواد لزجة مرنة ، يشتمل الأسفلت على نسبة كبيرة من أسطح الطرق عالية الجودة في العديد من البلدان نظرًا لأدائه المتفوق وراحة القيادة. ومع ذلك ، فإن الأسفلت به عيوب واضحة ، مثل الحساسية لدرجات الحرارة العالية وسهولة التليين في درجات الحرارة العالية. يصبح هشًا بسهولة في درجات الحرارة المنخفضة وقد لا يلبي متطلبات الطرق السريعة عالية الجودة. يعد عدم الاستقرار غير الكافي في درجات الحرارة المرتفعة الناجم عن الشيخوخة أيضًا مصدر قلق لصناعة الطرق. يؤثر الالتصاق بين الأسفلت والحجر وظاهرة شيخوخة الأسفلت تحت تأثير الحرارة والأكسجين على جودة ومتانة الأسفلت على الطرق [1-5]. في عملية الإنتاج والتخزين والنقل والمعالجة بدرجة حرارة عالية ، يتلامس الإسفلت بسهولة مع الأكسجين الموجود في الهواء ، مما يؤدي إلى شيخوخة قصيرة المدى. أهم أنواع الشيخوخة هي الشيخوخة المؤكسدة الحرارية. يمكن أن تؤدي الشيخوخة التأكسدية الحرارية إلى تغييرات في التركيب الكيميائي والهيكل الجزيئي للإسفلت ، وقد تتغير أيضًا أجهزة استشعار درجة الحرارة ؛ علاوة على ذلك ، فإن الأسفلت المعدلة المختلفة لها تأثيرات تقادم مختلفة. يؤدي التعرض المطول لدرجات حرارة مرتفعة أيضًا إلى زيادة لزوجة مادة رابطة الأسفلت وتغيرات في خصائصها اللزجة المرنة [6]. في الوقت الحاضر ، يتم استخدام الإسفلت المُعدَّل بكتل الستيرين - البوتادين - الستايرين (SBS) على نطاق واسع في الصين ودول أخرى. يمكن لـ SBS تحسين أداء درجات الحرارة المرتفعة والأداء المضاد للشيخوخة لمخاليط الأسفلت والأسفلت بشكل ملحوظ [7-9] ، لكن الأسفلت المعدل SBS باهظ الثمن [10].

اللجنين ، ثاني أكثر مركبات البوليمر الطبيعي المتجدد وفرة في الطبيعة بعد السليلوز ، هو بوليمر عطري يحتوي على أوكسي فينيل بروبانول أو وحداته الهيكلية المشتقة في هيكله الجزيئي [11]. لا يمكن استخدام اللجنين فقط في مواد الراتنجات الفينولية [12-14] ، ومواد راتنجات الايبوكسي [15-17] ، ومواد البولي يوريثين [18-20] بدلاً من المواد الكيميائية البترولية الخام ، ولكن يمكن أيضًا مزجها مع مواد البوليمر زيادة الخواص الميكانيكية [21] ، الاستقرار الحراري [22] ، مقاومة الشيخوخة (الأكسدة) [23] ، ومثبطات اللهب [24] لمواد البوليمر. في السنوات الأخيرة ، تم استخدامه على نطاق واسع في البلاستيك [25] ، المواد اللاصقة [26] ، وغيرها من المجالات. وو وآخرون. [27] حلل الإسفلت المعدل باللجنين باستخدام التحليل الطيفي بالأشعة تحت الحمراء (FTIR) وقياس المسعر التفاضلي (DSR) وأشار إلى أن إضافة اللجنين يمكن أن يؤخر بشكل كبير عملية تقادم الأسفلت ويزيد من التدهور الحراري للإسفلت المعدل باللجنين بعد الشيخوخة. وفي الوقت نفسه ، تم تحسين الثبات ومقاومة التشقق عند درجات الحرارة المنخفضة في عملية الشيخوخة. جاو وآخرون. [28] درس السلوك الانسيابي لدرجات الحرارة المرتفعة وخصائص التعب لمواد رابطة الأسفلت المعدلة باللجنين. أشارت النتائج إلى أن إضافة اللجنين أدى إلى تحسين اللزوجة ومقاومة الإسفلت تحت درجات حرارة عالية وبسرعات دوران مختلفة. باتيستا وآخرون. [29] الخصائص ذات درجات الحرارة العالية ، ودرجات الحرارة المنخفضة ، والشيخوخة لمواد رابطة الأسفلت المعدلة باللجنين. أظهرت النتائج أن اللجنين كان يساعد على تحسين مقاومة التجزؤ في درجات الحرارة العالية ومقاومة التشقق عند درجات الحرارة المنخفضة لرابط الأسفلت. شو وآخرون. [30] درس الخصائص الريولوجية والخصائص المضادة للشيخوخة لمواد رابطة الأسفلت المعدلة باللجنين. أظهرت النتائج أن إضافة اللجنين ساعد في منع تكوين مجموعات الكربونيل الوظيفية في رابطة الأسفلت بعد عمليات التقادم RTFO و PAV. يشير هذا إلى أنه يمكن استخدام اللجنين كمعدّل مضاد للأكسدة. ومع ذلك ، فإن إضافة اللجنين يضر بمقاومة إجهاد مادة رابطة الأسفلت.

في الختام ، يمكن أن يحسن اللجنين بشكل فعال استقرار درجات الحرارة العالية والأداء المضاد للشيخوخة للأسفلت. ومع ذلك ، يجب إجراء مزيد من الدراسة للخصائص الانسيابية لدرجات الحرارة العالية للإسفلت المعدل باللجنين في ظل تأثيرات تقادم مختلفة.

في هذا البحث ، تم تحليل الخصائص الانسيابية لدرجات الحرارة المرتفعة لنوعين من الأسفلت الأساسي وعينات الأسفلت المعدلة بمحتويات مختلفة من اللجنين تحت الحالات الثلاث للشيخوخة الأصلية وقصيرة المدى والشيخوخة طويلة المدى بواسطة مقياس القص الديناميكي (DSR) اكتساح درجة الحرارة ، واكتساح التردد ، وكرر اختبار الزحف. تم استخدام معامل القص المعقد G * ، زاوية الطور δ ، مؤشر مقاومة التقادم ، الإجهاد التراكمي ، المكون اللزج Gv ، ومؤشرات أخرى لدراسة الأداء التقادم للإسفلت المعدل باللجنين.

تظهر الخطة التفصيلية المكتملة في هذه الورقة في الشكل 1.

2. المواد والأساليب

2.1. مواد خام

2.1.1. اللجنين

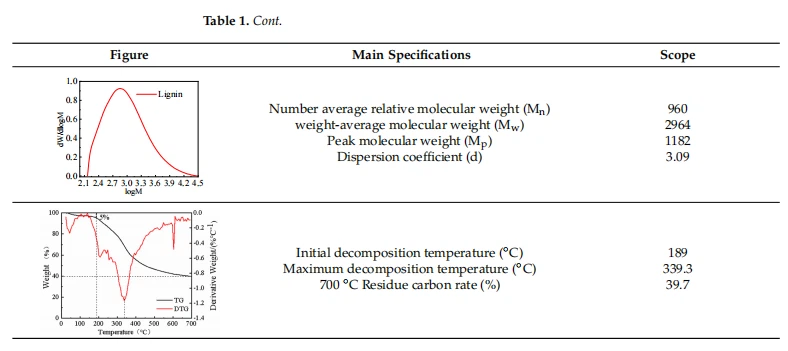

تم إنتاج اللجنين التجاري المستخدم هنا بواسطة شركة Jinan Yanghai Chemical Co.، Ltd. (Jinan ، الصين). تم استخدام اللجنين الذي اجتاز 200- منخل شبكي للاختبار ، ومؤشراته الفنية الرئيسية ، والوزن الجزيئي ، ومعلمات الانحلال الحراري موضحة في الجدول 1. ومن بينها ، تم توفير مؤشر اللجنين من قبل الشركة المصنعة. تم تحديد الوزن الجزيئي للجنين بواسطة كروماتوجرافيا هلامية Agilent pl-gpc50 ، وتم إجراء اختبار الانحلال الحراري باستخدام محلل قياس الوزن الحراري المتزامن Mettler Toledo TGA / sdta851.

2.1.2. الأسفلت القائم

في هذا البحث ، تم استخدام Maoming 70 # الأسفلت و Donghai 90 # الأسفلت للتجارب ذات الصلة. يتم عرض نتائج اختبار الخصائص المختلفة في الجدول 2.

2.2. تحضير الأسفلت المعدل باللجنين

تم استخدام آلة استحلاب التشتت القص عالي السرعة (BME 100L) التي تنتجها شركة Shanghai Weiyu Co.، Ltd. (شنغهاي ، الصين) ، لتحضير الأسفلت المعدل باللجنين. تم تسخين الأسفلت الأساسي إلى 150 درجة مئوية والاحتفاظ به لبعض الوقت ، وبعد المرور عبر منخل شبكي 200- ، تمت إضافة اللجنين بشكل موحد وببطء إلى الأسفلت الأساسي على دفعات أثناء عملية القص منخفضة السرعة للتمهيد تشتت. بعد ذلك ، تمت زيادة سرعة آلة القص عالية السرعة تدريجياً من السرعة المنخفضة إلى 5000 دورة / دقيقة ثم قصها لمدة ساعة واحدة. بعد القص ، تم وضع حاوية العينة المحتوية على خليط من اللجنين والاسفلت المصفوفة في فرن بدرجة حرارة ثابتة عند 120 درجة مئوية لمدة ساعة واحدة ، وتم الانتهاء من تحضير الأسفلت المعدل باللجنين. في هذه التجربة ، تم تحضير خمسة أنواع من الأسفلت المعدل باللجنين بمحتويات مختلفة من اللجنين (3 ، 6 ، 9 ، 12 ، 15 بالمائة). تم وضع علامة على أسفلت ماومنج على أنها MM -3 ، MM -6 ، MM -9 ، MM -12 ، MM -15 ؛ تم وضع علامة على أسفلت Donghai Maoming كـ DH -3 ، DH -6 ، DH -9 ، DH -12 ، DH -15 ؛ بينما تم وضع علامة أسفلت القاعدة على أنها MM -0 و DH -0. تم تطويره عند 120 درجة مئوية لمدة ساعة واحدة ومقارنته مع الأسفلت الأساسي لدراسة تأثير الخصائص الانسيابية لدرجات الحرارة العالية وخصائص التقادم.

2.3 تحضير العينات المسنة

وفقًا لـ JTGE {0} "لوائح اختبار خليط الأسفلت والأسفلت على الطرق السريعة" ، فإن اختبار فرن الفيلم الدوار (T 0610-2011) وحاوية تقادم الضغط سرعان من اختبار تقادم الأسفلت (T {{2} }) أجريت. أولاً ، تم سكب 35 ± 0 .5 جم من الملاعب في قوارير زجاجية ، تم الاحتفاظ بدرجة حرارة RTFOT عند 163 درجة مئوية والوقت كان 85 دقيقة. تم تحضير عينات RTFO العمر للاختبار اللاحق. تم وضع لوحة العينة التي تحتوي على 50 ± 0.5 جم من الإسفلت المعدل باللجنين في صندوق التقادم طويل المدى PAV ، وتم ضبط درجة الحرارة على 100 درجة مئوية ، وكان ضغط التثبيت 2.1 ميجا باسكال ، وكان وقت التقادم 20 ساعة.

2.4 مؤشر تصميم وتقييم الاختبار

2.4.1. فحص درجة الحرارة واختبار مسح التردد

تم إجراء اختبارات مسح درجة الحرارة واكتساح التردد للأسفلت باستخدام مقياس القص الديناميكي DHR {0}. تم اعتماد اختبار اكتساح درجة الحرارة من خلال طريقة التحكم في الإجهاد بنسبة 12 في المائة من قيمة السلالة المستهدفة و 1 0 راديان / ثانية من تردد التحميل ، وكان نطاق درجة حرارة الاختبار 30 ~ 100 درجة مئوية مع 2 درجة مئوية بين فترات أخذ العينات. تم استخدام اختبار كنس التردد لدراسة الخصائص اللزجة المرنة للأسفلت المعدل. كانت درجة حرارة اكتساح التردد 30 و 60 درجة مئوية ، وكان نطاق التردد 0.1 ~ 100 راد / ثانية ، واتساع الإجهاد 0.5 بالمائة. من بينها ، تم مسح الإسفلت الأصلي والإسفلت بعد التقادم في فرن الفيلم الدوار بلوحة متوازية بقطر 25 مم وبمسافة 1 مم ، وتم مسح الأسفلت بعد تقادم الضغط بلوحة متوازية بقطر 8 مم ومسافة 2 مم.

2.4.2. تقييم مؤشر الشيخوخة

تم تقييم تحليل أداء التقادم بناءً على ريولوجيا درجة الحرارة العالية باستخدام مؤشر تقادم معامل القص المعقد (G * AI) ، وتظهر صيغة الحساب المحددة في الصيغة (1) [31]. كان مدى درجة حرارة التشغيل 46 ~ 82 درجة مئوية ، وكان الفاصل الزمني لأخذ العينات 6 درجة مئوية.

2.4.3. كرر اختبار الزحف

في الوقت الحاضر ، تم اعتماد اختبار استرداد الزحف المتكرر متعدد الإجهاد (MSCR) لـ AASHTO MP 19- 10 لتقييم أداء درجات الحرارة العالية للأسفلت والأسفلت المعدل [32]. في هذا البحث ، تم إجراء اختبار استرداد الزحف المتكرر متعدد الإجهاد عن طريق التحميل لمدة 1 ثانية ، والتفريغ لمدة 9 ثوانٍ ، وتم إجراء 100 دورة من عملية استعادة الزحف. كانت درجة حرارة الاختبار 64 درجة مئوية ، وكان إجهاد الاختبار 300 باسكال ، وتم الحصول على مكون اللزوجة بنموذج برجر. تم تقسيم معادلة نموذج برجر إلى معادلتين. كان أحدهما معادلة وضع الإجهاد - الاسترخاء لإدخال إجهاد ثابت ، والآخر كان معادلة وضع التحميل الزاحف مع إجهاد الإدخال الثابت. يمكن حساب كلا المعادلتين عن طريق التحويلات العكسية وتحويلات لابلاس. في هذا البحث ، تم اعتماد معادلة وضع التحميل الزاحف ، وصيغت معادلة تركيب البرجر على النحو التالي:

هنا ، ε (t) هي سلالة الزحف التراكمية لعينة الأسفلت ؛ σ 0 هو ضغط التحميل لاختبار الأسفلت ؛ يمثل η1 و E1 معامل التخميد ومعامل المرونة في نموذج ماكسويل ، على التوالي ؛ η2 و E2 يمثلان معامل التخميد ومعامل المرونة في نموذج كلفن ، على التوالي ؛ تي هو وقت التحميل ؛ يعكس E1 قدرة الاسترداد المرنة للأسفلت في درجات الحرارة العالية ؛ η1 هو معامل اللزوجة الذي يعكس التشوه غير القابل للاسترداد ، والذي يرتبط بمعامل تشوه اللزوجة للإسفلت ؛ تعكس E2 و 2 حركة الحمل تحت الحمل طويل المدى وفي درجة حرارة الغرفة ، مما يعكس قدرة الأسفلت على تأخير الاستعادة المرنة للتشوه. في هذه الدراسة ، η1 هو الجزء اللزج Gv من صلابة الزحف. تم اعتماد الاختبار لتقييم أداء درجات الحرارة العالية للأسفلت الأساسي والأسفلت المعدل باللجنين.

3. النتائج ونتائج المناقشة

3.1. تحليل الخواص الريولوجية للأسفلت المعدل باللجنين

نتائج اختبار المعامل المعقد G * وزاوية الطور δ لعينات الأسفلت التقادم الأصلية والمختلفة موضحة في الشكل 2.

كما هو موضح في الشكل 2 أ ، ب ، مقارنة بالإسفلت الأصلي ، زاد المعامل المعقد للإسفلت المعدل بسبب إضافة اللجنين. أظهر الأسفلت المعدل باللجنين اتجاهًا لتقليل معامل القص المعقد وزيادة زاوية الطور مع زيادة درجة الحرارة ، لكن الاتجاه المتغير أصبح مسطحًا تدريجيًا. أدت الزيادة في اللجنين إلى تحسين أداء درجات الحرارة المرتفعة ولكنها لم تغير حساسية درجة الحرارة ، لذلك أثرت عليها درجة الحرارة. نظرًا لأن الأسفلت مادة حساسة لدرجة الحرارة ، فقد أظهر مرونة عندما كانت درجة الحرارة منخفضة ، وتحول تدريجياً إلى حالة تدفق لزج مع زيادة درجة الحرارة.

بعد مقارنة تأثيرات محتويات اللجنين المختلفة على البارامترات الريولوجية للأسفلت الأساسي ، وجدنا أنه بالنسبة إلى الأسفلت الأساسي Maoming 70 # ، أدت إضافة الكثير من اللجنين في الغالب إلى زيادة المقاومة اللزجة (الاحتكاك الداخلي). نتجت الزيادة في اللزوجة عن انخفاض معامل القص المعقد وزيادة زاوية الطور. تبين أن نقطة انعطاف المعلمات الريولوجية ظهرت عندما كان محتوى اللجنين 9 بالمائة ، مما يشير إلى وجود محتوى اللجنين الأمثل.

ومع ذلك ، بالنسبة إلى Donghai 90 # الأسفلت ، لم يظهر نفس الاتجاه ، وزاد معامل القص المعقد وزاوية الطور لماكينة الإسفلت خطيًا وانخفضت مع زيادة محتوى اللجنين ، على التوالي.

مع زيادة محتوى اللجنين ، على الرغم من أن نوع الهيكل الغرواني للإسفلت لم يتغير ، فإن الزيادة في نسبة تكوين بنية الأسفلت الغروية ربما أدت إلى تغيير هيكل طور الإسفلت [33]. بالمقارنة مع Donghai 90 # ، كان لدى Maoming 70 # نسبة أعلى من الأسفلتين [34]. لذلك ، كان محتوى الإسفلت هو السبب الأساسي لتغيير المعلمات الريولوجية المختلفة لقاعدة الأسفلت مع محتوى اللجنين.

يمكن أن نرى في الشكل 2 ج ، د أن المعامل المركب وزاوية الطور لكل عينة أسفلت أظهرت درجات مختلفة من الانخفاض والزيادة بعد تقادم RTFO.

مع زيادة محتوى اللجنين ، زاد المعامل المعقد لإسفلت ماومينج أولاً ثم انخفض ، وهو نفس ما كان عليه قبل التقادم. كانت زاوية الطور أكبر من تلك الخاصة بالإسفلت الأصلي باستثناء المحتوى بنسبة 15 بالمائة. في نفس الوقت ، المعامل المركب وزاوية الطور للاسفلت Donghai تزداد وتنخفض مع زيادة محتوى اللجنين ، على التوالي.

في الشكل 2 هـ ، و ، كان المعامل المعقد لإسفلت ماومينج بعد تقادم PAV معاكسًا للقاعدة وعينة رابط التقادم RTFO وانخفض مع زيادة محتوى اللجنين ، وكانت زاوية الطور للإسفلت المعدل بـ Maoming أكبر من ذلك الأسفلت الأساسي. كان المعامل المعقد للإسفلت المعدل من اللجنين في Donghai أكبر من الأسفلت الأساسي باستثناء الأسفلت الذي يحتوي على محتويات من اللجنين بنسبة 3 و 15 بالمائة ، وهو ما يتوافق مع حالة التقادم RTFO.

3.2 تحليل تصنيف PG للأسفلت المعدل باللجنين

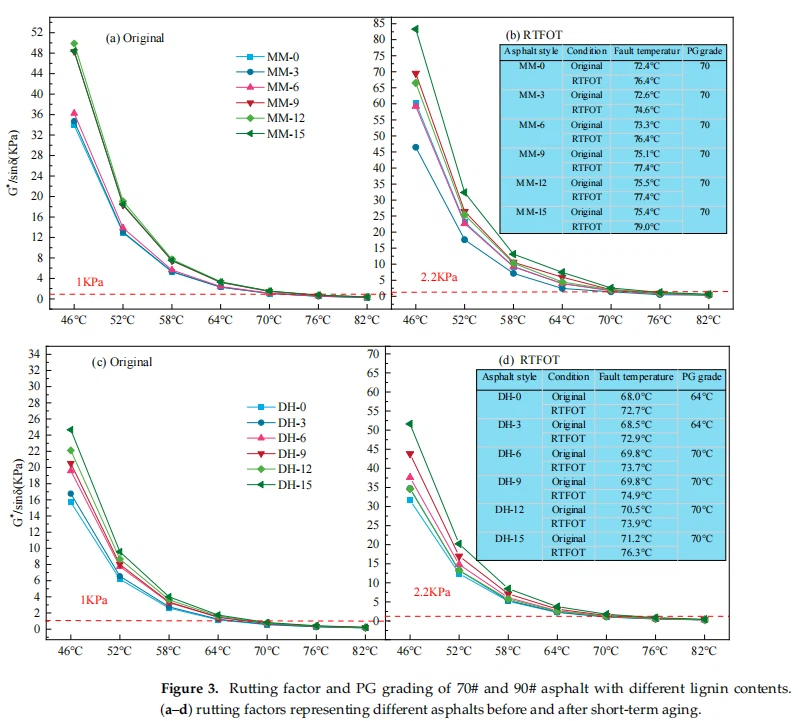

تم استخدام عامل الشق G * / sinδ لتقييم مقاومة التجزؤ لمادة رابطة الأسفلت في درجات حرارة عالية. كلما زاد عامل التجزؤ G * / sinδ ، كانت مقاومة درجات الحرارة العالية أفضل وأقوى مقاومة التشوه الدائم لرابط الأسفلت. يوضح الشكل 3 نتائج عامل التمزق G * / sinδ لكل عينة من الأسفلت قبل وبعد التقادم عند 58 ~ 82 درجة مئوية.

كما هو موضح في الشكل 3 ، مع زيادة محتوى اللجنين ، زاد عامل التكسير G * / قيمة sinδ لنوعين من الأسفلت قبل وبعد التقادم بشكل كبير ، وأظهرت عينة الأسفلت المعدلة باللجنين مع 15 بالمائة من محتوى اللجنين لإسفلت ماومينج أفضل أداء لمكافحة التمزق بعد الشيخوخة ، ولكن درجة الحرارة العالية PG لم تتغير. أظهر الأسفلت Donghai أقوى مقاومة للتخلف في درجات الحرارة العالية عندما كان محتوى اللجنين 15 بالمائة قبل التقادم وبعده ، وزادت درجة الحرارة العالية لـ PG بمقدار مستوى واحد في هذا المحتوى.

3.3 مؤشر تقادم معامل القص المعقد للأسفلت المعدل باستخدام اللجنين

لتوضيح درجة التقادم بشكل أكبر ، تم حساب مؤشر شيخوخة معامل القص المعقد G * AI في نطاقات درجات حرارة الاختبار المختلفة. تظهر قيم G * AI للمجلدات المختلفة تحت ظروف التقادم RTFO و PAV في الشكل 4.

يمكن أن نرى في الشكل 4 أ ، ب أن G * AI من الأسفلت Maoming تحت تقادم RTFO قد تجعد أولاً ثم زاد مع زيادة محتوى اللجنين إلى قيم أقل قليلاً من الأسفلت الأساسي. كان G * AI لرابط الأسفلت المعدل باللجنين مع 9 بالمائة من مادة اللجنين هو الأقل. لم يكن لمؤشر التقادم RTFO G * AI لمواد رابطة الأسفلت Donghai أي انتظام واضح مع زيادة محتوى اللجنين ، والذي قد يكون تغيرًا في تركيبة الإسفلت بسبب التقادم. يمكن أن نرى في الشكل 4 ج ، د أن المؤشر G * AI تحت الشيخوخة PAV تغير في شكل مكافئ مع زيادة درجة الحرارة. كان مؤشر G * AI الخاص بإسفلت Maoming مع محتوى 9 في المائة من اللجنين تحت ظروف الشيخوخة PAV هو الأدنى ، وهو ما يتوافق مع حالة التقادم RTFO ، مما يشير إلى أن إضافة اللجنين يمكن أن يحسن أداء مقاومة إسفلت Maoming بشكل فعال في ظل ظروف الشيخوخة PAV . ومع ذلك ، كان مؤشر G * AI الخاص بإسفلت Donghai مع نسبة 12 في المائة من اللجنين هو الأدنى ، وهو نفس المؤشر تحت ظروف التقادم RTFO. ومع ذلك ، فإن هذا لا يعني أنه ليس لديه مقاومة الشيخوخة. قد يكون السبب هو أن هذه الطريقة لا يمكن وصفها بشكل جيد ، كما أنها أشارت إلى أن قابلية تطبيقها على الأسفلت بدرجة عالية لم يكن مهمًا. باختصار ، كان لإسفلت ماومينج الذي يحتوي على نسبة 9 في المائة من اللجنين أفضل تأثير مضاد للشيخوخة ، وكان لإسفلت دونغهاي الذي يحتوي على نسبة 12 في المائة من اللجنين أفضل تأثير مضاد للشيخوخة.

【لمزيد من المعلومات: david.deng@wecistanche.com / WhatApp: 86 13632399501】
